联想 ThinkSystem SR650 V2 评测

联想 ThinkSystem SR650 V2 在其第二代产品中更加通用,是一款非常适合云存储、VDI、HPC、计算和企业应用程序的主流服务器。这款 2U、双插槽服务器可配置 40 个存储驱动器或 8 个 GPU 和 8TB RAM。


SR650 V2 通过提供更新的技术和卓越的扩展性(例如,每个 CPU 40 个内核与 28 个,32 个总 DIMM 与 24 个,以及 40 个 2.5 英寸托架与 26 个)显着改进了 SR650。联想的目标是更好地利用每一平方英寸的空间。

SR650 V2 令人印象深刻的灵活性允许该服务器针对任何工作流程进行定制。对于 GPU 功能,它包含三个双宽或八个单宽卡。对于纯存储,它可扩展至 40 个2.5 英寸驱动器(前部 24 个热插拔,中间托架 8 个,后部托架 8 个)或 20 个 3.5 英寸(前部 12 个热插拔,中间 4 个和四个后方)。同时,服务器的操作系统可以运行在两个 M.2 驱动器(板载 RAID 1)或一个热插拔、支持 RAID 的 2.5 英寸后驱动器托架上。

联想 ThinkSystem SR650 V2 CPU 的选择也令人印象深刻,配备一到两个第三代英特尔至强可扩展“冰湖”处理器,每个插槽最多 40 个内核和 270W TDP。每个插槽有 16 个 DIMM 插槽,支持 8 个通道;使用 256GB 3DS RDIMM 时,支持的最大内存为 8TB。SR650 V2 还在 16 个 DIMM 插槽中支持Intel Persistent Memory 200 系列,使其成为理想的数据库平台。

如果您不需要 SR650 V2 的扩展,联想的双路ThinkSystem SR630 V2提供与 SR650 V2 相同的处理器和内存选项,而空间仅为 1U。这仅取决于您的应用程序需要多少密度与扩展。

对于远程管理,SR650 V2 具有用于远程管理的内置 XClarity Controller (XCC)。我们在上面链接的 SR630 V2 评测和我们的ThinkEdge SE450 评测中对 XCC 的功能进行了简要介绍。简而言之,我们发现它直观且功能丰富。XClarity 应用程序适用于 Android 和 iOS。SR650 V2 还具有用于诊断手持设备的专用 USB 端口,可用于不允许使用移动设备的数据中心。如果您愿意牺牲驱动器托架,可以订购带有前置诊断显示器的服务器。


SR650 V2 的完整规格如下。


成分 规格

机器类型

构成因素 2U机架

处理器 一个或两个第三代 Intel Xeon Scalable 处理器(以前代号为“Ice Lake”)。支持多达 40 个内核的处理器、高达 3.6 GHz 的内核速度和高达 270W 的 TDP 额定值。

芯片组 Intel C621A“Lewisburg”芯片组,代号为“Whitley”平台的一部分

记忆 32 个 DIMM 插槽,带两个处理器(每个处理器 16 个 DIMM 插槽)。每个处理器有 8 个内存通道,每个通道有 2 个 DIMM (DPC)。支持 Lenovo TruDDR4 RDIMM 和 3DS RDIMM。DIMM 插槽在标准系统内存和持久内存之间共享。DIMM 在 2 个 DPC 上以高达 3200 MHz 的速度运行。

持久记忆 最多支持 16 个英特尔傲腾持久内存 200 系列模块(每个处理器 8 个)安装在 DIMM 插槽中。永久性内存 (Pmem) 与系统内存 DIMM 一起安装。

内存最大值 使用 RDIMM:使用 32x 256GB 3DS RDIMM 最高可达 8TB 使用 持久内存:使用 16x 256GB 3DS RDIMM 和 16x 512GB Pmem 模块最高可达 12TB

内存保护 ECC、SDDC(适用于基于 x4 的内存 DIMM)、ADDDC(适用于基于 x4 的内存 DIMM,需要 Platinum 或 Gold 处理器)和内存镜像。

磁盘驱动器托架 多达 20 个 3.5 英寸或 40 个 2.5 英寸热插拔驱动器托架:

前托架可以是 3.5 英寸(8 或 12 托架)或 2.5 英寸(8、16 或 24 托架)

中间托架可以是 3.5 英寸(4 托架)或 2.5 英寸(8 托架)

后托架可以是 3.5 英寸(2 或 4 托架)或 2.5 英寸(4 或 8 托架)

提供 SAS/SATA、NVMe 或 AnyBay(支持 SAS、SATA 或 NVMe)的组合

服务器还支持这些驱动器用于操作系统引导或驱动器存储:

服务器后部的两个 7 毫米驱动器(除了任何 2.5 英寸或 3.5 英寸驱动器托架)

内部 M.2 模块最多支持两个 M.2 驱动器

有关详细信息,请参阅支持的驱动器托架组合。


最大内部存储

2.5 英寸驱动器:

614.4TB 使用 40 个 15.36TB 2.5 英寸 SAS/SATA SSD

491.52TB 使用 32 个 15.36TB 2.5 英寸 NVMe SSD

96TB 使用 40 个 2.4TB 2.5 英寸 HDD

1.92TB 使用 2 个 960GB 7mm SSD

3.5 英寸驱动器:

400TB 使用 20 个 20TB 3.5 英寸 HDD

153.6TB 使用 20 个 7.68TB 3.5 英寸 SAS/SATA SSD

92.16TB 使用 12 个 7.68TB 3.5 英寸 NVMe SSD

存储控制器

12 个板载 SATA 端口(Intel VROC SATA RAID,以前称为 Intel RSTe RAID)

多达 12 个板载 NVMe 端口(包括英特尔 VROC NVMe RAID,具有非英特尔 NVMe SSD 的可选许可证)

NVMe 重定时器适配器(支持 Intel VROC NVMe RAID)

12 Gb SAS/SATA RAID 适配器

8、16 或 32 个端口

高达 8GB 的闪存支持缓存

PCIe 4.0 或 PCIe 3.0 主机接口

12 Gb SAS/SATA HBA(非 RAID)

8 端口和 16 端口

PCIe 4.0 或 PCIe 3.0 主机接口

光驱托架 没有内置光驱

磁带机托架 没有内部备份驱动器

网络接口 带有 PCIe 4.0 x16 主机接口的专用 OCP 3.0 SFF 插槽。支持各种具有 1GbE、10GbE 和 25GbE 网络连接的 2 端口和 4 端口适配器。一个端口可选择与 XClarity 控制器 (XCC) 管理处理器共享,以支持 LAN 唤醒和 NC-SI。

PCIe 插槽

多达 8 个 PCIe 4.0 插槽、全高插槽和后部访问,以及一个专用于 OCP 适配器的插槽。插槽可用性取决于提升板选择和后驱动器托架选择。插槽 4、5 和 6(提升板 2)需要两个处理器。

插槽使用三个转接卡配置。提升板 1(插槽 1-3)和提升板 2(插槽 4-6)安装在系统板上的插槽中,提升板 3(插槽 7-8)连接到系统板上的端口。

有多种转接卡可供选择。有关详细信息,请参阅 I/O 扩展。

对于 2.5 英寸前置驱动器配置,服务器支持在不占用任何 PCIe 插槽的专用区域安装 RAID 适配器或 HBA。

显卡支持 支持多达 8 个单宽 GPU 或多达 3 个双宽 GPU

端口

正面:1x USB 3.1 G1 (5 Gb/s) 端口、1x USB 2.0 端口(也用于 XCC 本地管理)、外部诊断端口、可选 VGA 端口。

背面:3 个 USB 3.1 G1 (5 Gb/s) 端口、1 个 VGA 视频端口、1 个用于 XCC 远程管理的 RJ-45 1GbE 系统管理端口。可选 DB-9 COM 串行端口(安装在插槽 3 中)。

内部:1 个 USB 3.1 G1 连接器,用于操作系统或许可证密钥

冷却 6 个(安装两个处理器)或 5 个(安装一个处理器)单转子或双转子热插拔 60 毫米风扇,取决于配置。风扇为 N+1 冗余,可容忍单转子故障。每个电源集成一个风扇。

电源 最多两个热插拔冗余交流电源,80 PLUS Platinum 或 80 PLUS Titanium 认证。500 W、750 W、1100 W 和 1800 W AC 选项,支持 220 V AC。500 W、750 W 和 1100 W 选项还支持 110V 输入电源。仅在中国,所有电源选项都支持 240 V DC。还提供带有 -48V DC 输入的 1100W 电源。

视频 G200 显卡具有 16 MB 内存和 2D 硬件加速器,集成到 XClarity 控制器中。最大分辨率为 1920×1200 32bpp,60Hz。

热插拔部件 驱动器、电源和风扇。

系统管理 带状态 LED 的操作面板。带 LCD 显示屏的可选外部诊断手机。带有 8x 或 16x 2.5 英寸前驱动器托架的型号可以选择支持集成诊断面板。XClarity Controller (XCC) 嵌入式管理、XClarity Administrator 集中式基础架构交付、XClarity Integrator 插件和 XClarity Energy Manager 集中式服务器电源管理。可选的 XClarity Controller Advanced 和 Enterprise 以启用远程控制功能。

安全功能 机箱防盗开关,开机密码,管理员密码,可信平台模块(TPM),支持TPM 2.0。仅在中国,可选 Nationz TPM 2.0。可选的可锁定前安全挡板。

支持的操作系统 Microsoft Windows 服务器、红帽企业 Linux、SUSE Linux 企业服务器、VMware ESXi。有关详细信息,请参阅操作系统支持部分。

有限保修 三年或一年(取决于型号)客户可更换部件和现场有限保修以及 9×5 下一工作日 (NBD)。

服务和支持 联想服务提供可选的服务升级:4 小时或 2 小时响应时间、6 小时修复时间、1 年或 2 年延长保修期、联想硬件和一些第三方应用程序的软件支持。

方面 宽度:445 毫米(17.5 英寸),高度:87 毫米(3.4 英寸),深度:764 毫米(30.1 英寸)。有关详细信息,请参阅物理和电气规格。

重量 最大:38.8 千克(85.5 磅)


联想 ThinkSystem SR650 V2 构建和设计

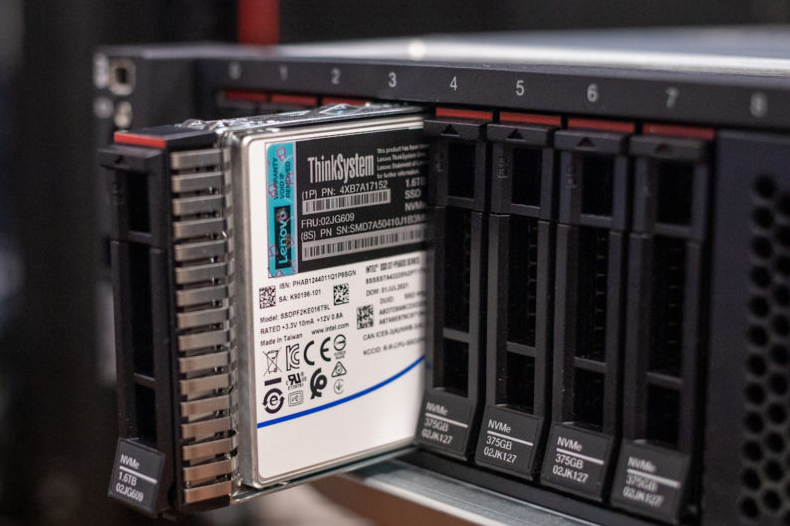

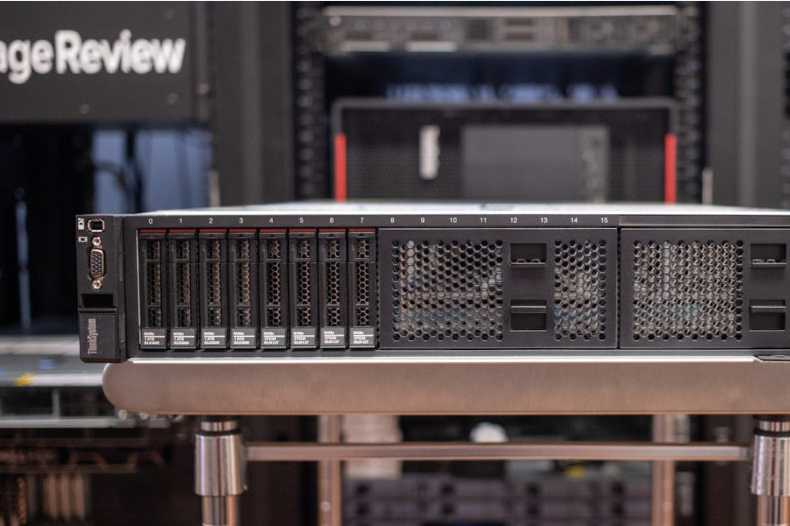

ThinkSystem SR650 V2 的前面板可配置为 2.5 英寸驱动器(8、16 或 24 托架)或 3.5 英寸驱动器(8 或 12 托架)。如果您希望从 2.5 英寸驱动器切换到 3.5 英寸驱动器,则可以在购买后切换背板,反之亦然。RAID 适配器支持 U.3 驱动器。也可以订购不带驱动器托架的服务器。我们的评测模型有八个 2.5 英寸的托架。卸下驱动器是一件无需工具的事情;这是其球童中的 Solidigm 2.5 英寸驱动器之一。




配备 2.5 英寸驱动器的配置可以使用 SR650 V2 的内置 RAID 控制器,该控制器最多可处理 12 个驱动器,无需使用扩展槽。

前面板连接从 VGA 输出和联想 XClarity 手机的远程诊断连接器开始,该手机从服务器的 XClarity 控制器 (XCC) 读取数据。如果您要购买多台服务器,这款手机具有成本效益。




联想还提供了一个内置的诊断显示器,尽管它需要牺牲 8 个 2.5 英寸的托架。XCC 的 MAC 和网络地址位于前面板右边缘的拉片上。

正面的功能包括状态指示灯、USB 2.0 诊断端口(用于通过 XClarity 应用程序连接移动设备)、USB 3.2 Gen 1 (5Gbps) 端口和电源按钮。为了安全起见,联想提供了一个可锁定的前安全挡板。

背面连接包括用于 IPMI 的 1Gbps 以太网、三个 USB 3.2 Gen 1 端口和另一个 VGA。我们单元中的 OCP 3.0 卡用翼形螺钉固定,有四个以太网端口。

1,800 瓦冗余热插拔电源是可在此服务器中订购的更强大的电源。SR650 V2 也可以订购 500、750 和 1,100 瓦单元。

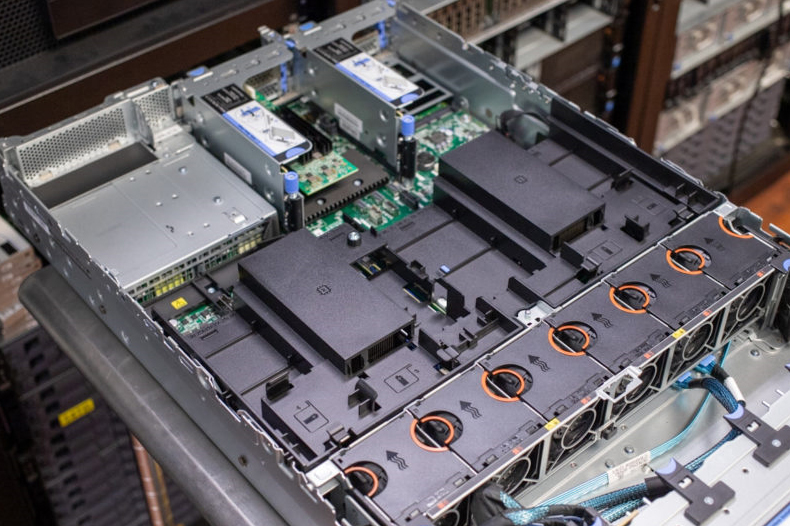

维修 SR650 V2 就像大多数服务器一样,尽管联想通过在顶盖上包含维修图来加倍努力。卸下顶盖可以看到整洁、布局合理的内部空间。为安全起见,SR650 V2 配备了入侵防御开关。




我们的评测模型没有中间驱动器托架;它们将沿着中心线走并支持八个 2.5 英寸、四个 3.5 英寸驱动器或 M.2 适配器。安装在这些托架中的驱动器将通过把手抬起。中间驱动器托架将用于以存储为中心的部署,例如 SDS 用例。由于气流减少,如此配备的服务器将仅限于 205 瓦 TDP CPU,并且不支持全长适配器卡或 GPU。

该单元中的双第三代 Xeon Silver 4314 处理器具有 135 瓦的 TDP,并配有标准散热器。更高 TDP 的芯片可能带有更大的散热器;对于这一代,联想提供的散热器带有延伸至中心线风扇的辅助散热器。每个 CPU 通过 16 个 DIMM 插槽支持 8 个内存通道。支持 Intel Persistent Memory Series 200 模块。

我们的最后一站是扩展槽。SR650 V2有8个PCIe插槽加1个OCP 3.0 SFF,都是PCIe 4.0。支持三个双宽 GPU,例如 Nvidia A100,或八个单宽 GPU,例如 Nvidia T4。




扩展槽可以交换存储;八个 2.5 英寸或四个 3.5 英寸可装入后置托架。您还可以选择一对支持 RAID 1 的 2.5 英寸/7 毫米热插拔引导驱动器。SR650 V2 还具有两个内部 M.2 引导驱动器插槽。


联想 ThinkSystem SR650 V2 性能

我们正在使用以下硬件测试 ThinkSystem SR650 V2:

2 个 Intel Xeon Silver 4314 CPU(每个 16 核/32 线程,2.4GHz 基础,3.2GHz Turbo,24MB 缓存,135W TDP)

256GB 内存 (16x 16GB)

750W电源

JBOD 中的 6 个 Solidigm P5520 7.68TB Gen4 驱动器

VDBench 工作负载分析

在对存储设备进行基准测试时,应用程序测试是最好的,综合测试排在第二位。虽然不能完美地代表实际工作负载,但综合测试确实有助于为具有可重复性因素的存储设备提供基线,这使得在竞争解决方案之间进行苹果对苹果的比较变得容易。

这些工作负载提供了一系列不同的测试配置文件,包括“四个角”测试、常见的数据库传输大小测试以及来自不同 VDI 环境的跟踪捕获。所有这些测试都利用常见的 vdBench 工作负载生成器,以及一个脚本引擎来自动化和捕获大型计算测试集群上的结果。这使我们能够在各种存储设备(包括闪存阵列和单个存储设备)上重复相同的工作负载。

4K 随机读取:100% 读取,128 线程,0-120% iorate

4K 随机写入:100% 写入,128 线程,0-120% iorate

64K 顺序读取:100% 读取,32 线程,0-120% iorate

64K 顺序写入:100% 写入,16 线程,0-120% iorate

综合数据库:SQL 和 Oracle

VDI 完整克隆和链接克隆跟踪

我们的第一个测试,随机读取 4K,看到 SR650 V2 仅使用六个 Gen4 驱动器进行测试就取得了不错的成绩。大部分测试的延迟低于 100µs;最终数字在 126µs 时刚刚超过 570 万次 IOPS。


联想 ThinkSystem SR650 V2 - 随机读取 4K

随机写入 4K 的数字不那么令人印象深刻,超过了大约 200 万 IOPS。峰值为 168µs 时的 279 万次 IOPS,尽管在峰值之前它在低于 100µs 时达到了 259 万次 IOPS。


联想 ThinkSystem SR650 V2 - 随机写入 4K

Mixed 70-30 4K 结果显示类似于 Random Read 4K 的曲线。延迟低;SR650 V2 在 115µs 时实现了 318 万次 IOPS。


联想 ThinkSystem SR650 V2 - 混合 70-30 4K

接下来是我们的 64K 顺序测试。从 Read 开始,SR650 V2 保持稳定、稳定的线路,并且在我们的配置下达到了预期的效果。最高数字是 392µs 时的 30,320MB/s。


联想 ThinkSystem SR650 V2 - 顺序读取 64K

SR650 V2 在接近尾声的写入测试中飙升,这并非异常行为。否则它保持低延迟,在峰值前 112µs 时达到 12,779MB/s。


联想 ThinkSystem SR650 V2 - 顺序写入 64K

接下来是我们的 SQL 测试。SR650 V2 在 SQL Workload 方面看起来非常好;延迟始终处于或略高于 100µs。它的最终数字是 179 万次 IOPS,时间仅为 105µs。


Lenovo ThinkSystem SR650 V2 - SQL 工作负载

SR650 V2 在 SQL 90-10 中继续保持稳定的性能,在 110µs 时达到 167 万次 IOPS。

SQL 80-20 中的情况类似。SR650 V2 的最高数字是 118µs 时 156 万次 IOPS。

接下来是 Oracle 测试。从 Oracle Workload 开始,SR650 V2 继续最大化其六个 NVMe 驱动器,保持在 100µs 以下直到大约 600,000 IOPS,然后在 121µs 达到 151 万 IOPS 的峰值。

SR650 V2 在 Oracle 90-10 中表现更好,始终保持低于或接近 100µs。它以 102µs 的 125 万次 IOPS 结束。

数据库测试的最后一个是 Oracle 80-20。该曲线反映了其他 Oracle 测试的曲线。SR650 V2 的最高数字是 105µs 时 120 万次 IOPS。

我们的最后一系列测试是 VDI 完整克隆 (FC) 和链接克隆 (LC)。在 VDI FC Boot 中,SR650 V2 表现不错,但最后没有一点不稳定。延迟通常低于 120µs;130µs 时的峰值为 146 万次 IOPS。

SR650 V2 在 VDI FC 初始登录测试中也表现出一些尾部不稳定性,尽管在该测试中没有什么是闻所未闻的。它在不稳定前的 135µs 时达到 540,226 IOPS,在 199µs 时达到 667,928 IOPS。

SR650 V2 在上一次 VDI FC 测试(星期一登录)中看起来更好。它在 157µs 时达到 484,279 IOPS 的峰值。您需要更多驱动器才能获得更高的 IOPS。

Lenovo ThinkSystem SR650 V2 - VDI FC 星期一登录

继续进行 LC 测试,SR650 V2 在 VDI LC Boot 中显示出很好的可预测曲线,在 183µs 时以 444,657 IOPS 结束。

联想 ThinkSystem SR650 V2 - VDI LC 启动

SR650 V2 在初始登录中没有那么平滑的曲线。它在 146µs 时以 250,744 IOPS 结束了测试。

Lenovo ThinkSystem SR650 V2 - VDI LC 初始化登录

最后是星期一登录;SR650 V2 在这里也表现不错,在 207µs 时以 368,856 IOPS 结束。最后的轻微不稳定并不罕见。同样,更多的驱动器会产生更好的结果。

Lenovo ThinkSystem SR650 V2 - VDI LC 星期一登录


结论

联想的 ThinkSystem SR650 V2 与 2U、两路服务器一样多才多艺。它在出厂时高度可配置,如果您的需求发生变化,可以在购买后重新配置。

服务器亮点包括两个第三代英特尔至强可扩展 CPU,具有高达 270W TDP 和跨每个插槽 16 个 DIMM 的八个内存通道;英特尔持久内存 200 系列支持;并支持三个双宽或八个单宽 GPU。重存储配置最多可容纳 40 个 2.5 英寸或 20 个 3.5 英寸驱动器。它也可以是混合存储和计算服务器。远程管理支持来自强大的 XClarity 控制器,它提供了多种管理方式,包括移动应用程序。

我们的评论服务器表现得和我们预期的一样好。来自我们测试服务器的数据,配备两个 Xeon Silver 4314 CPU 和六个 Solidigm P5520 7.68TB SSD,包括 570 万 IOPS 随机读取 4K;30,312MB/s 顺序读取 64K;12,779MB/s 顺序写入 64K;SQL 工作负载 179 万次 IOPS;Oracle 工作负载中的 151 万次 IOPS。它始终表现出稳定的性能和低延迟。

总而言之,SR650 V2 是一款强大的 2U、双路服务器,具有多种部署的潜力。事实上,它的配置比同类中的大多数其他产品更灵活,这使其非常适合软件定义的解决方案。
